朽ちたチェーンスライダーをどうにかしてみた

いつ朽ち果てるか気になって仕方なかったチェーンスライダーが、ついに限界を迎えた。

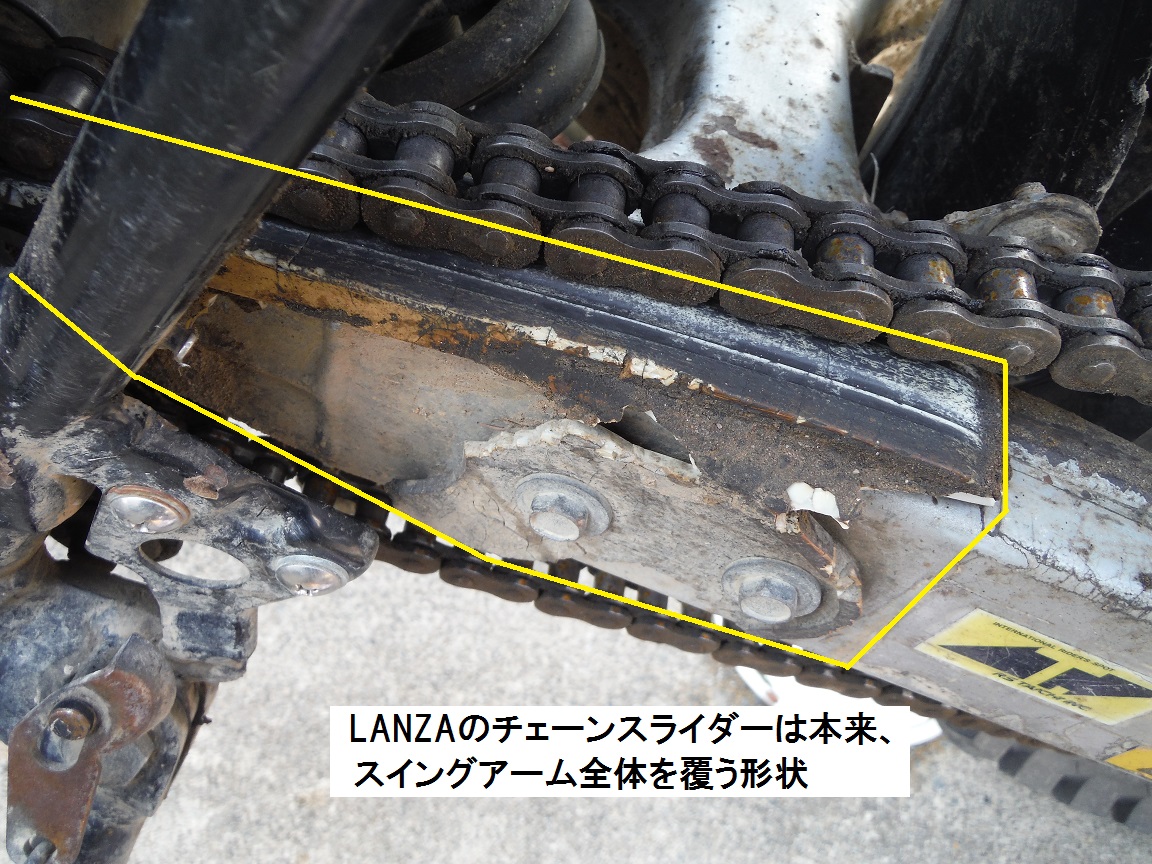

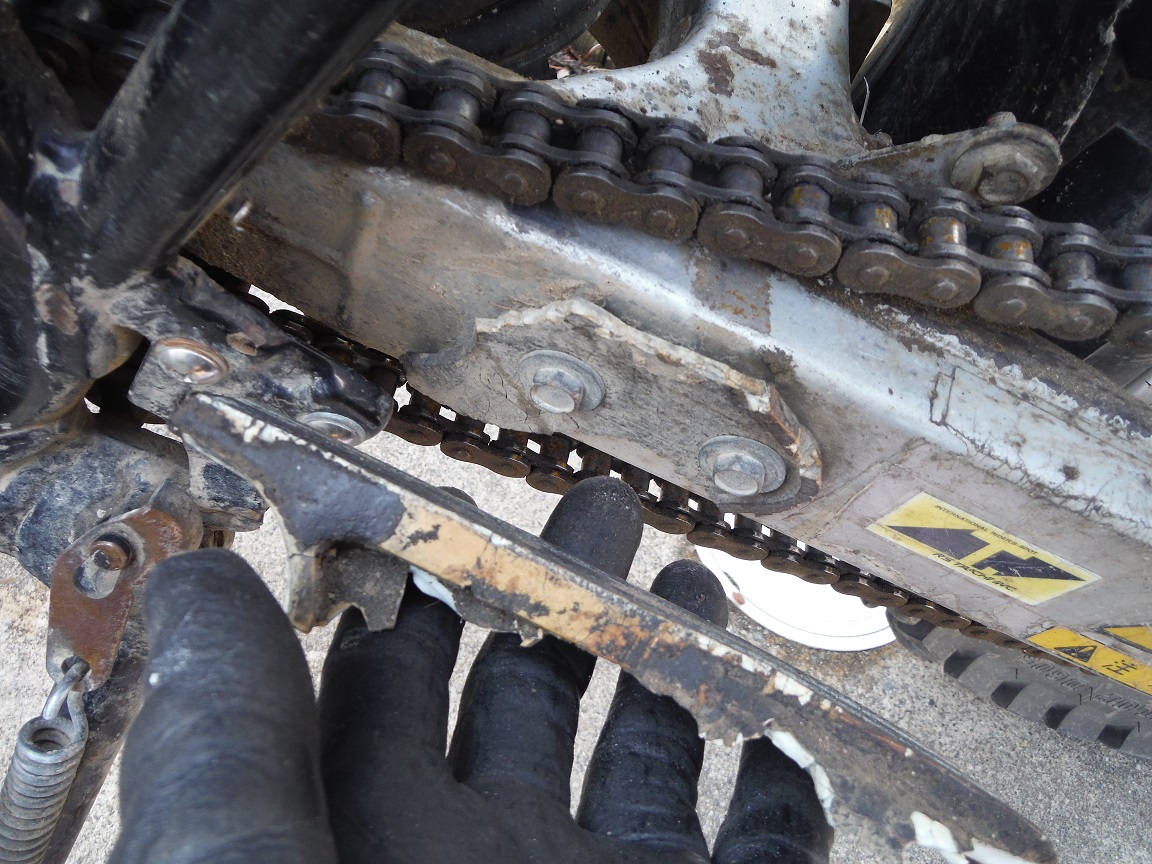

LANZAのチェーンスライダーは本来、スイングアームの上面、側面、下面をカバーしているのだが、御覧の有様(((><)))

拍手


とりあえず状況を確かめるべく手で触ってみると、あっさり取れてもうた!
どうやらチェーンで押さえられて、かろうじてその体を保っていた様だwww(固定されていなかった模様)


唯一の固定箇所であった側面部分は、もはや機能を果たしていないので取り払う。

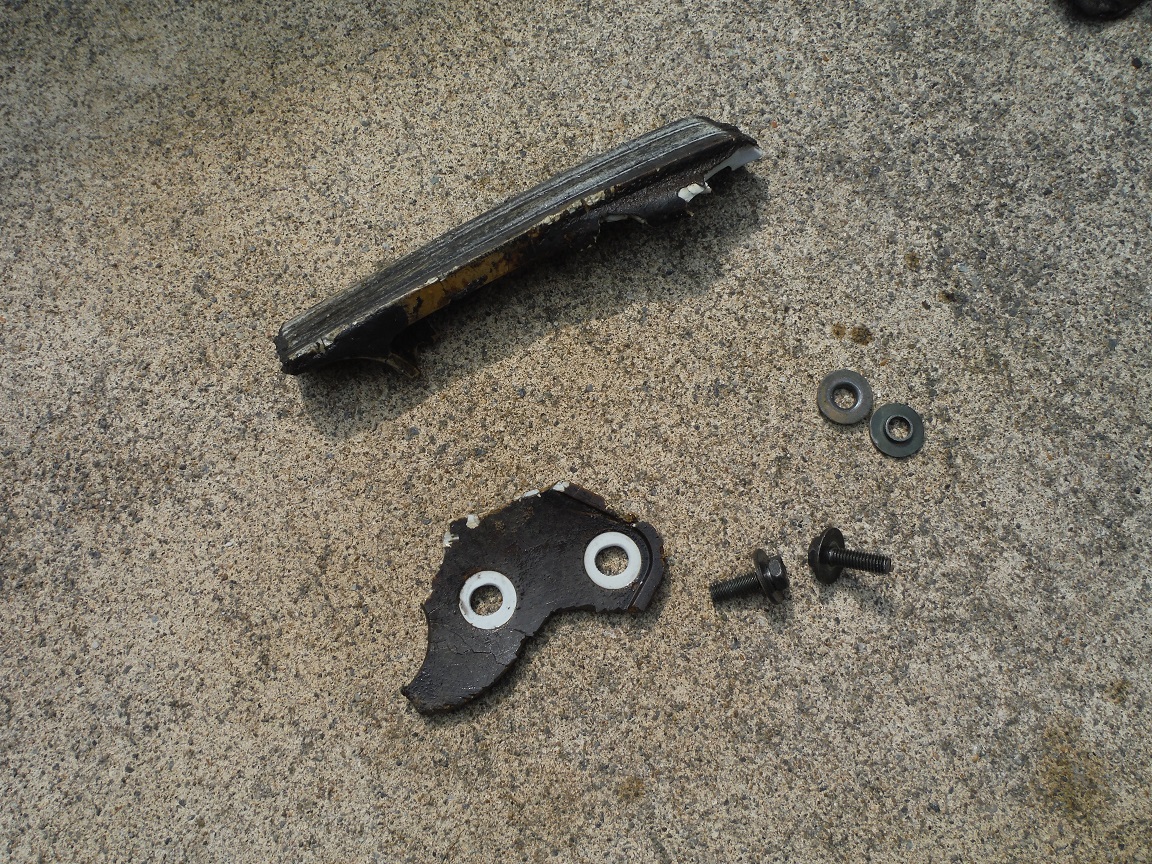

残骸・・・


チェーンスライダーはチェーンがスイングアームに干渉して、削らない様に保護するのがお仕事。
別に無くても問題ないが、音がうるさいとか火花が散って引火するとかスイングアームがもげるとか色々問題が(ゴニョゴニョ

しかし! 純正部品は結構高価、しかも絶版車のパーツは年を追うごとに高騰orz
てことで適当な材料で自作することにした。

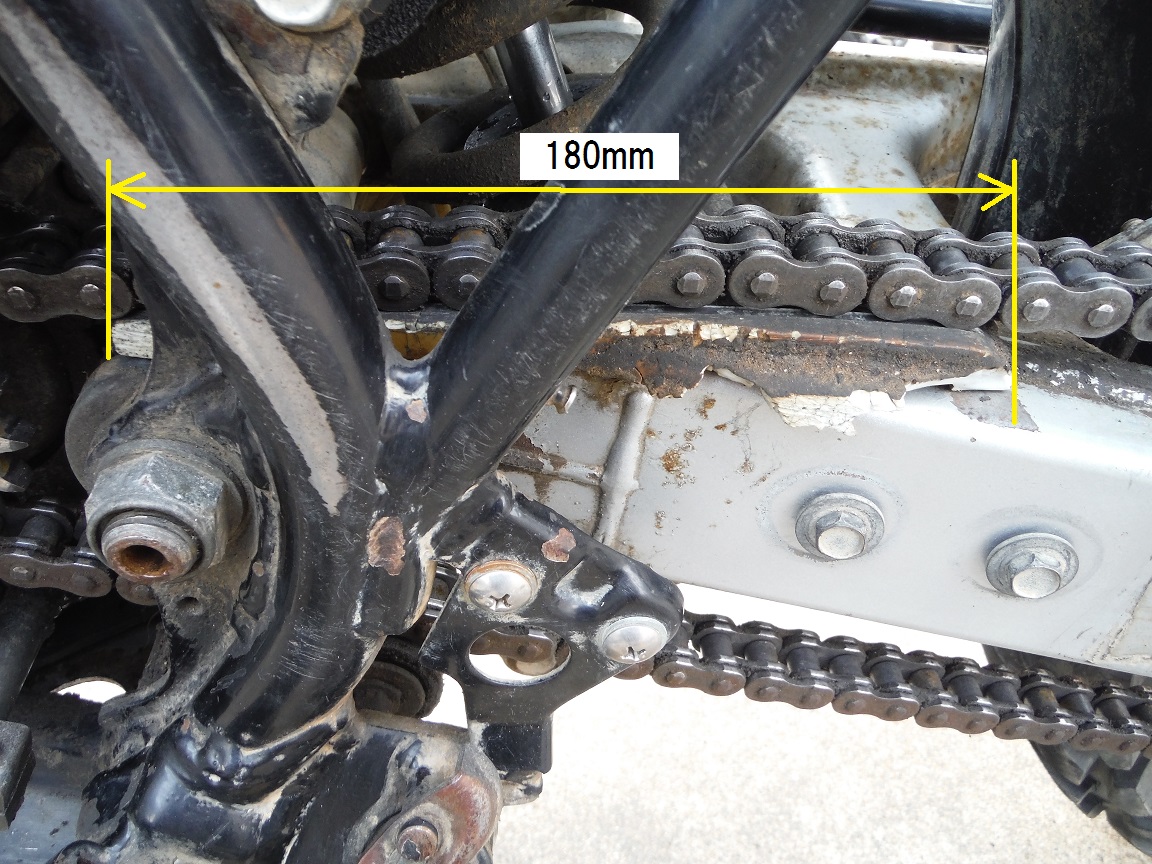

純正チェーンスライダーが保護していた箇所は約180mm

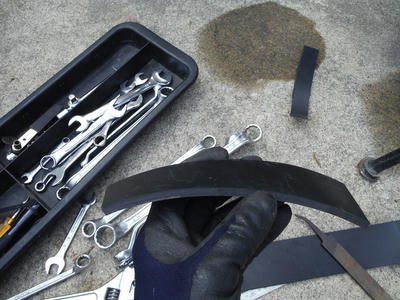

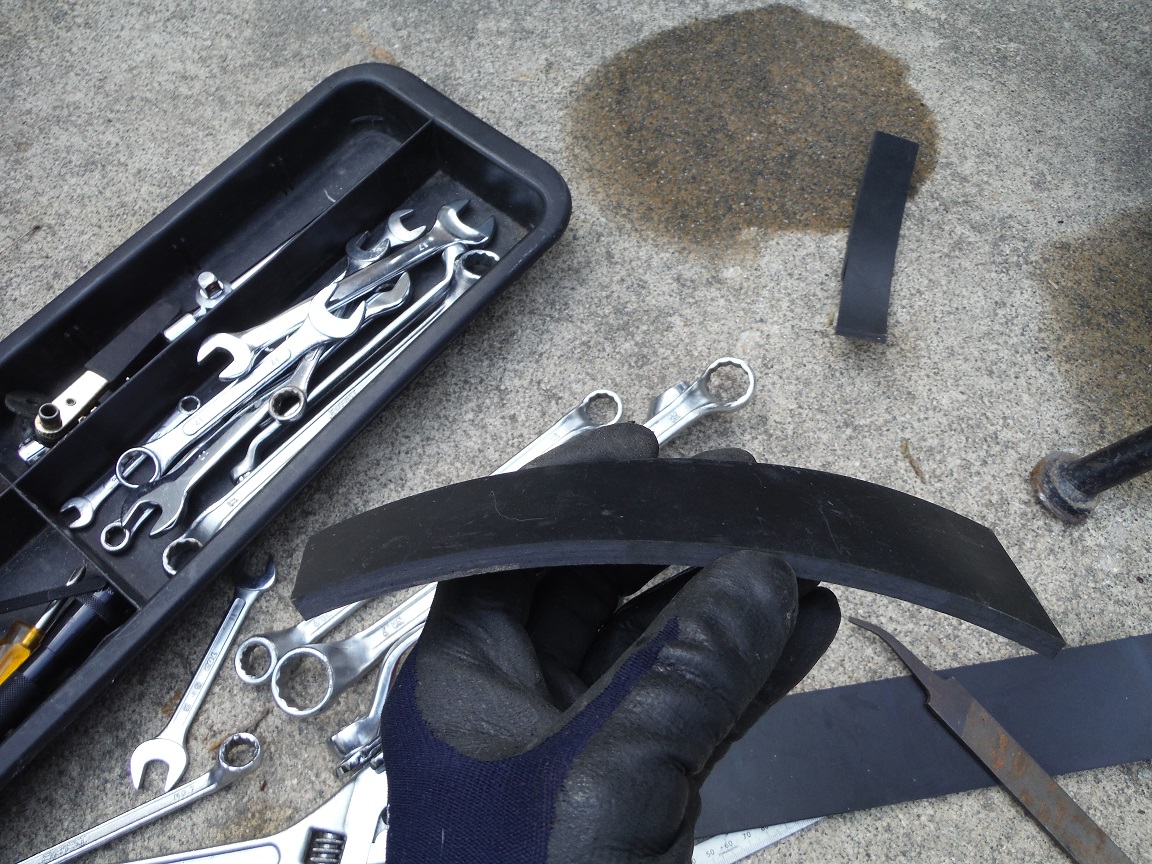

ガラクタ箱にあった厚さ5mmのゴム板を180mmにカットし、スイングアームとチェーンが干渉する箇所の形に合わせて加工(台形)

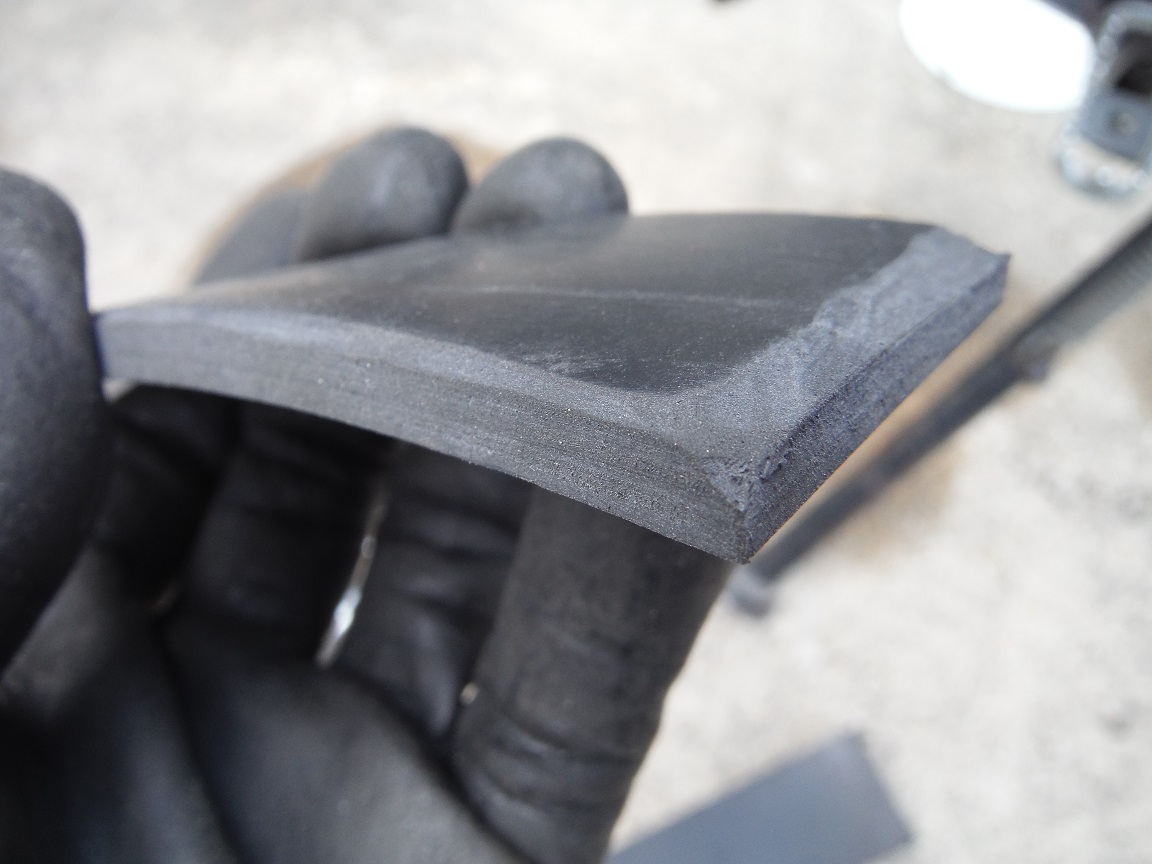

エッジを削り、チェーンが引っ掛かりにくい形状に加工。

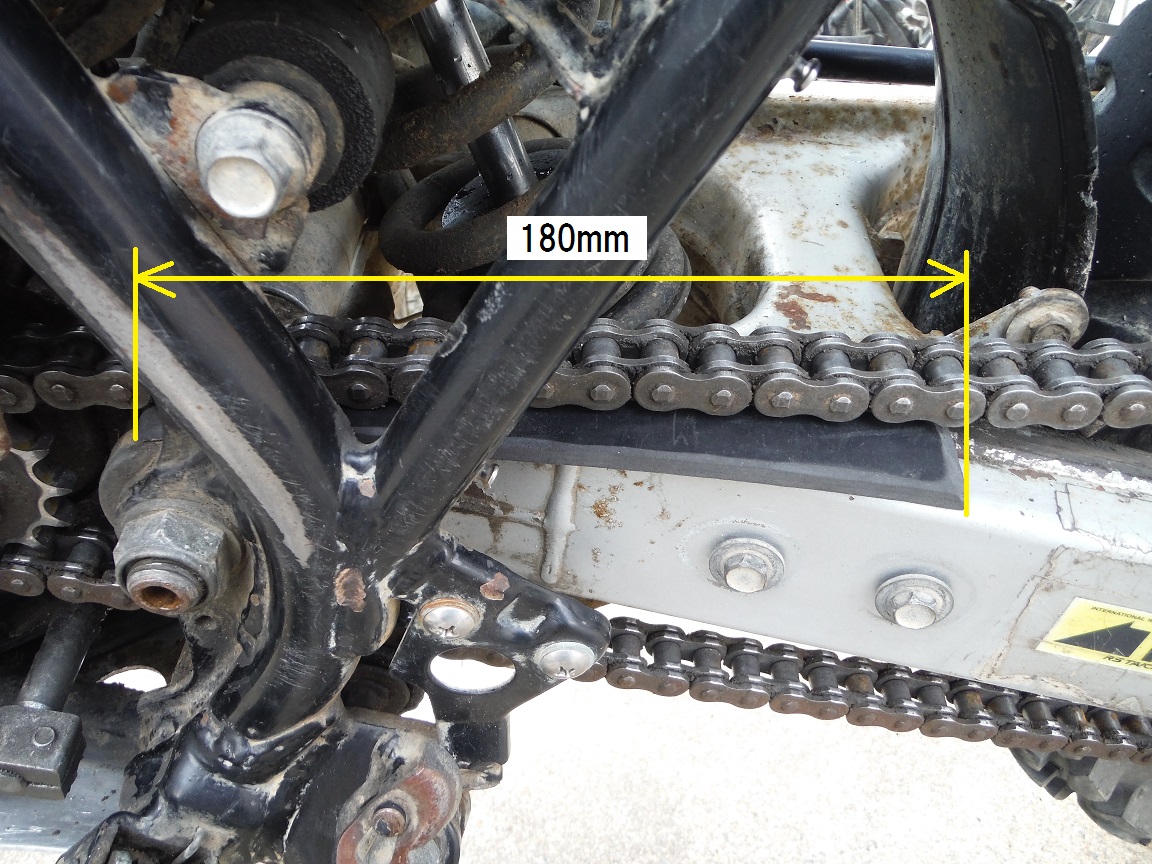

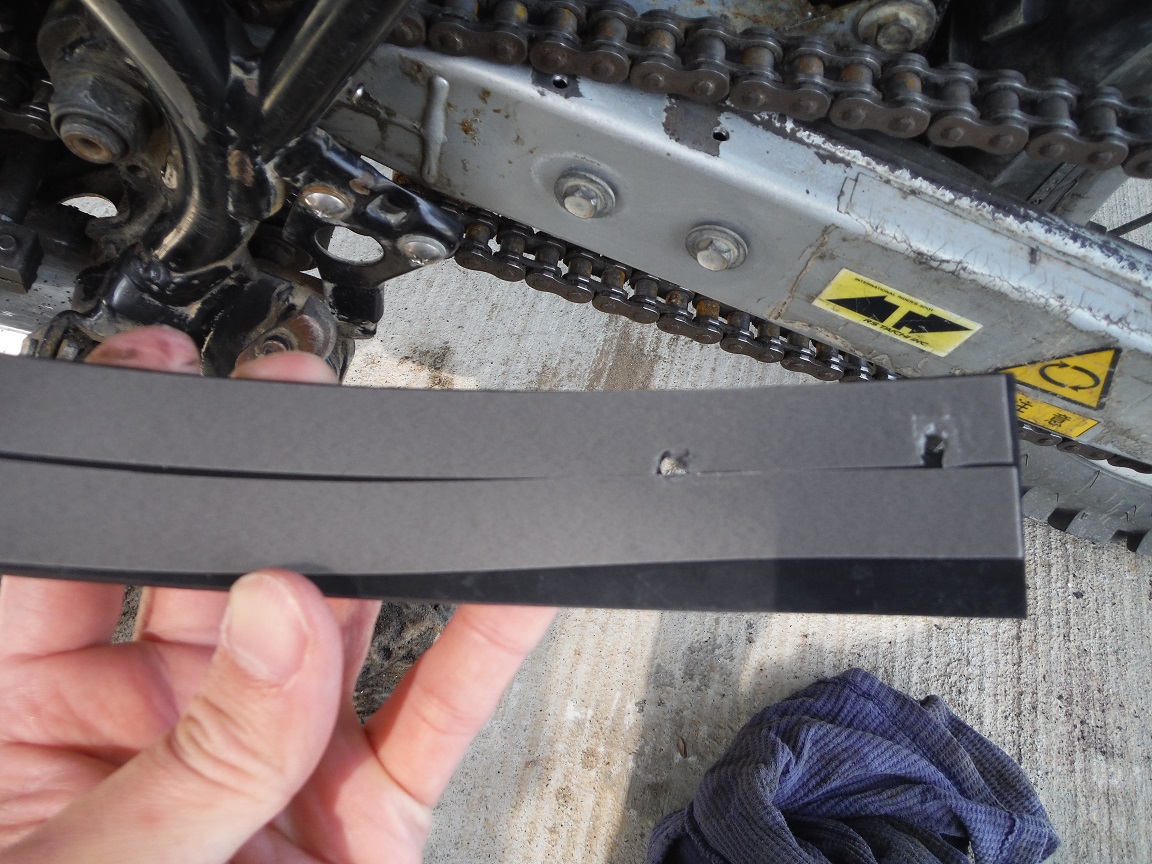

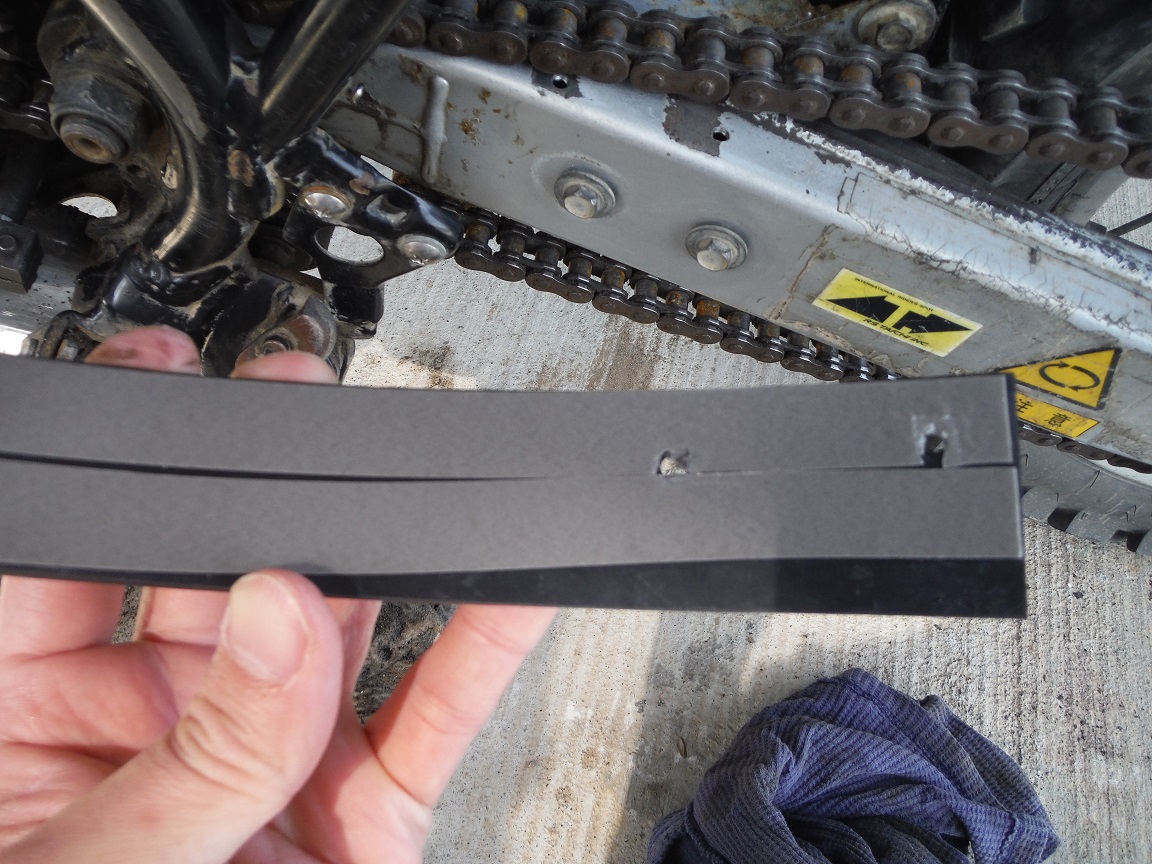

仮置きしたところ、なかなかいい感じ♪


固定方法は、シンプルにスイングアームにネジ止め。

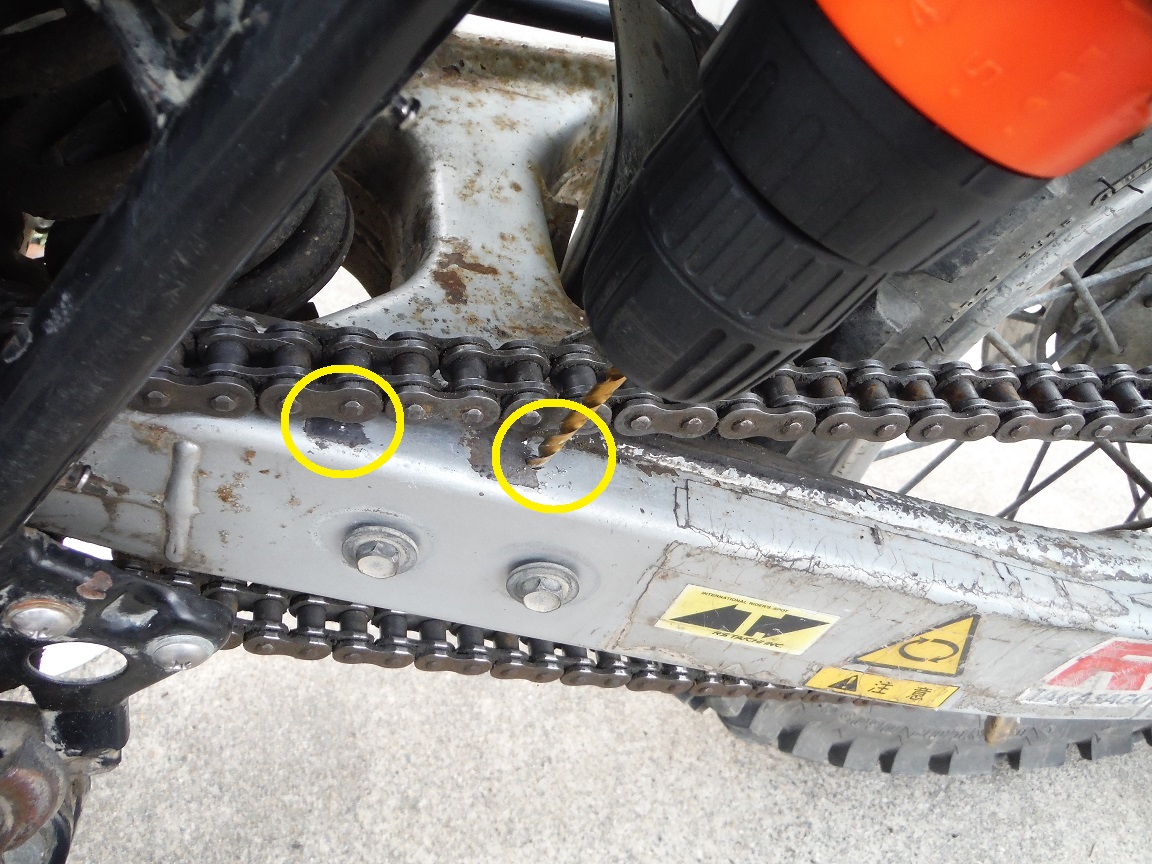

位置を決めてゴム板に穴加工。

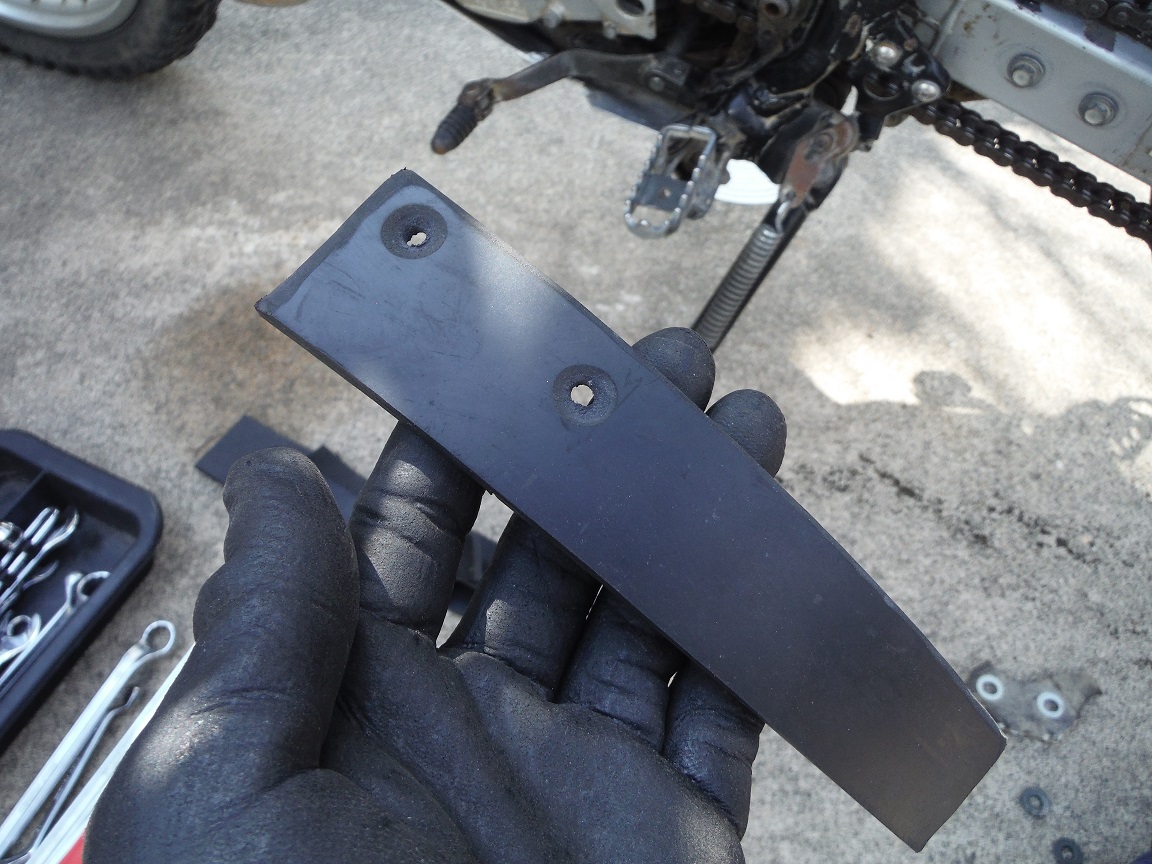

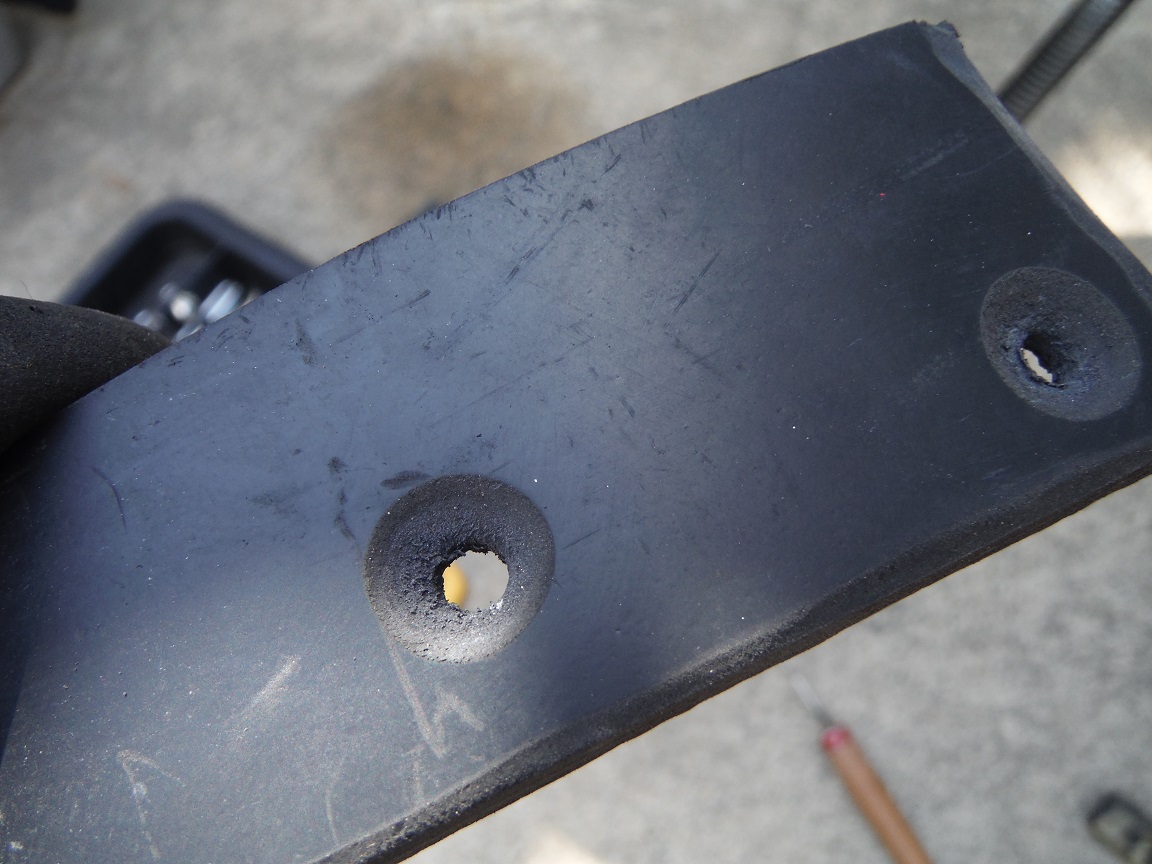

ネジ頭が出っ張らないサラネジを使うので、ゴム板のネジ穴にサラモミ加工。

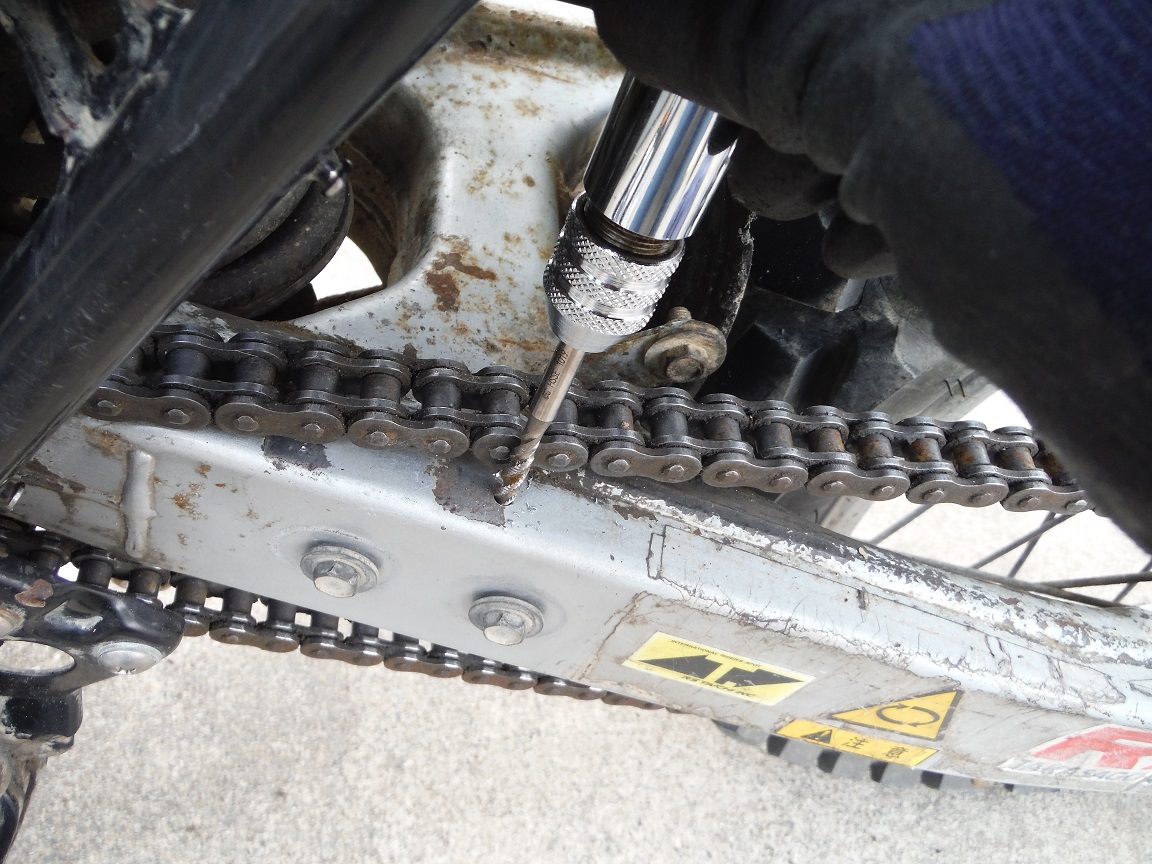

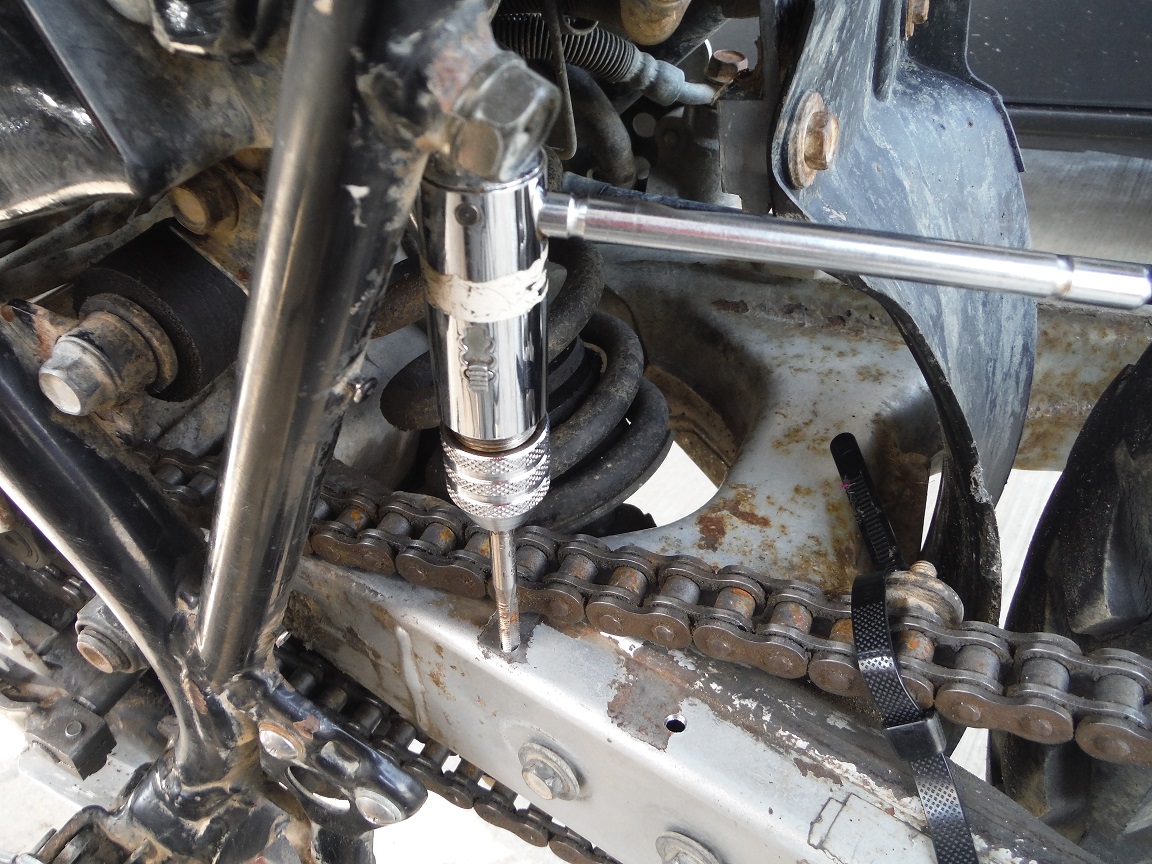

ドリルでスイングアームに穴をあけ、M5タップ加工。

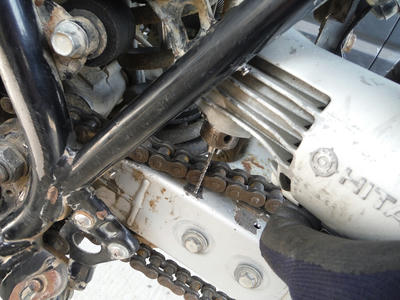

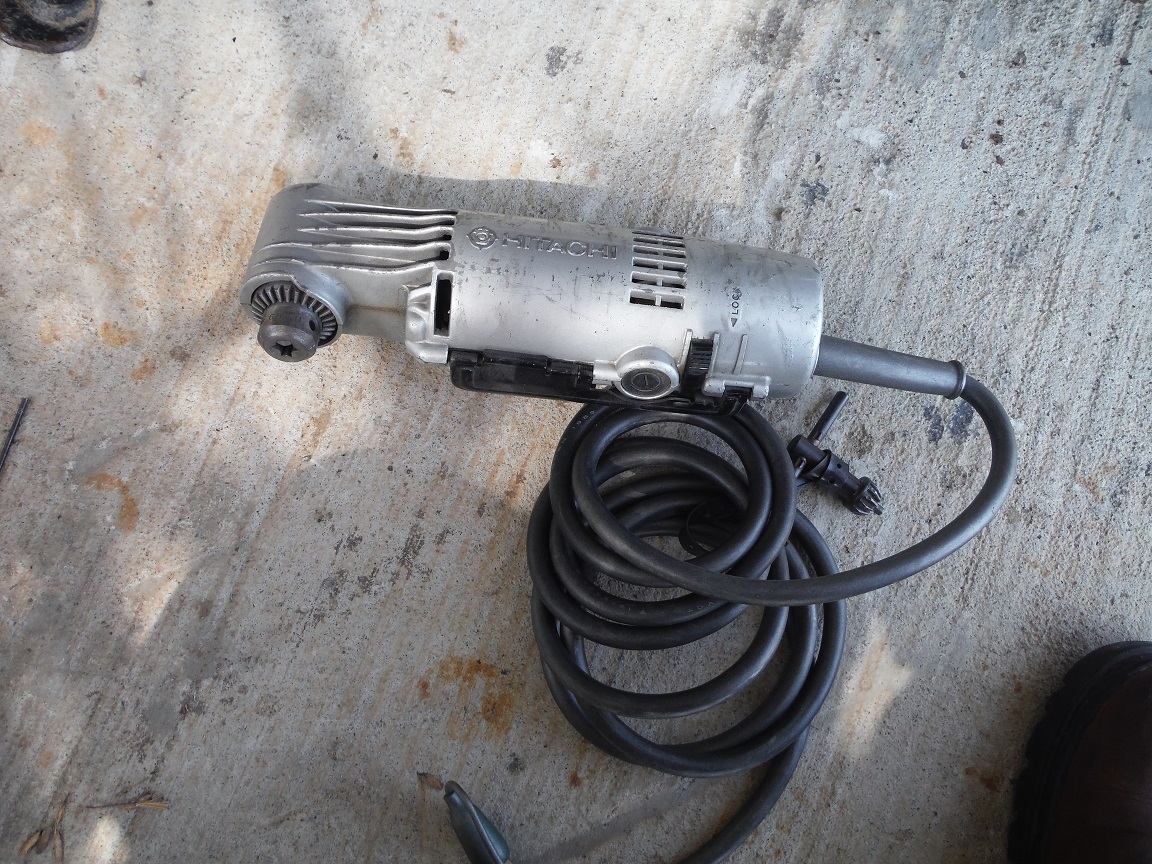

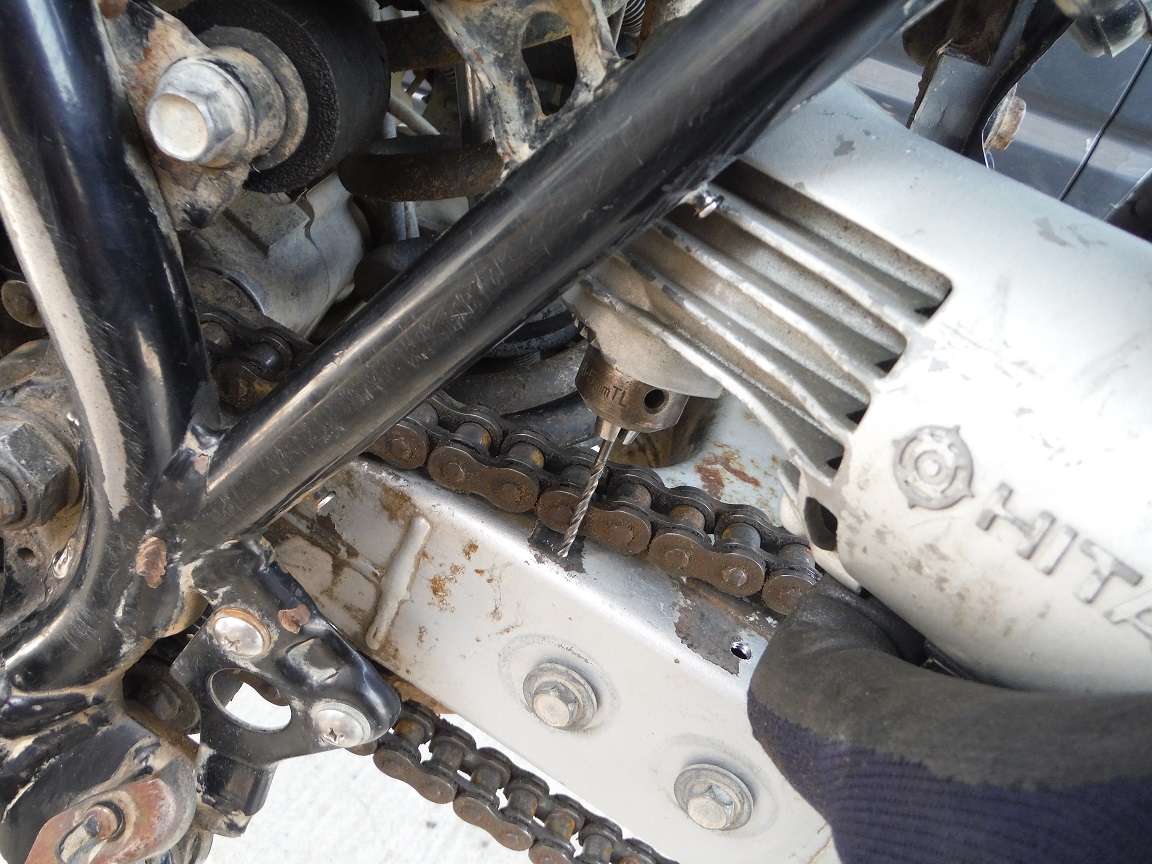

後ろ側のネジ穴は手持ちのドリルで加工出来たが、前側はドリルが入る隙間が狭いのでコーナードリルで加工する。

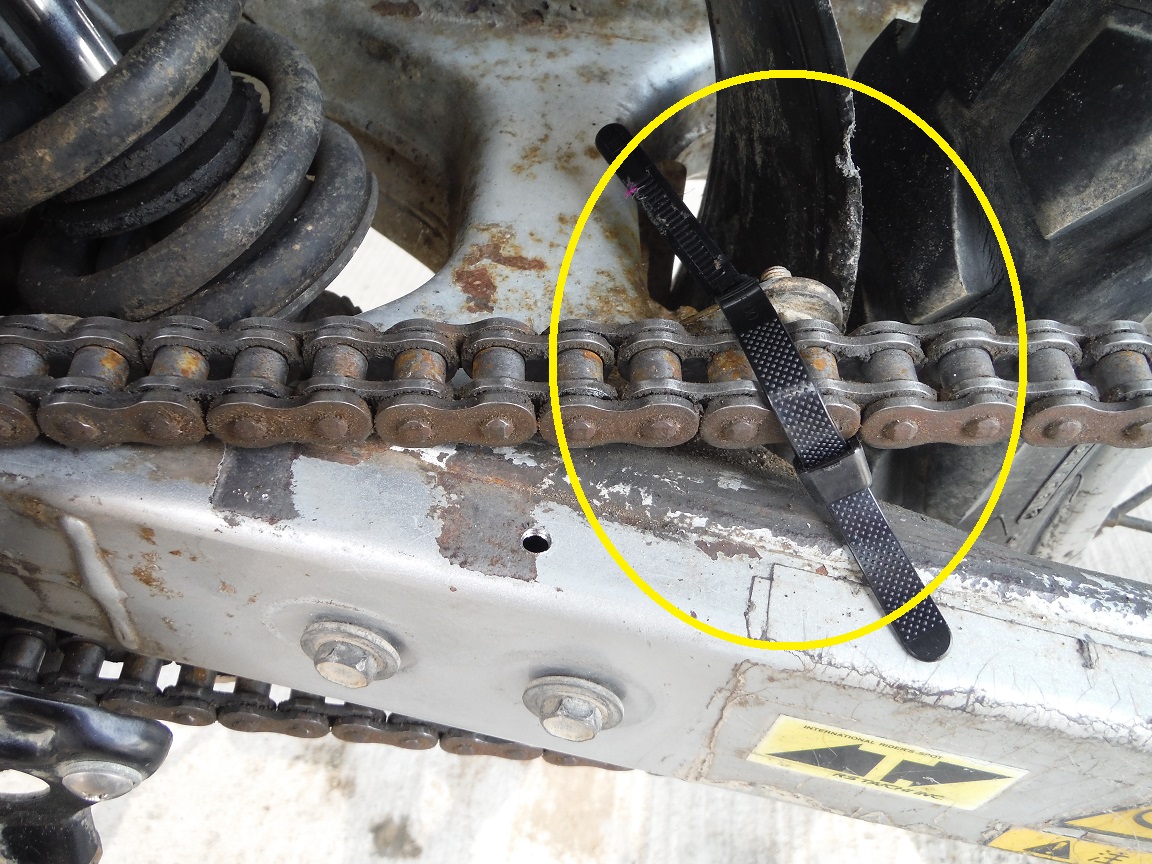

チェーンがドリルのキリと接触しない様にインシュロックでチェーンを逃がしておく。

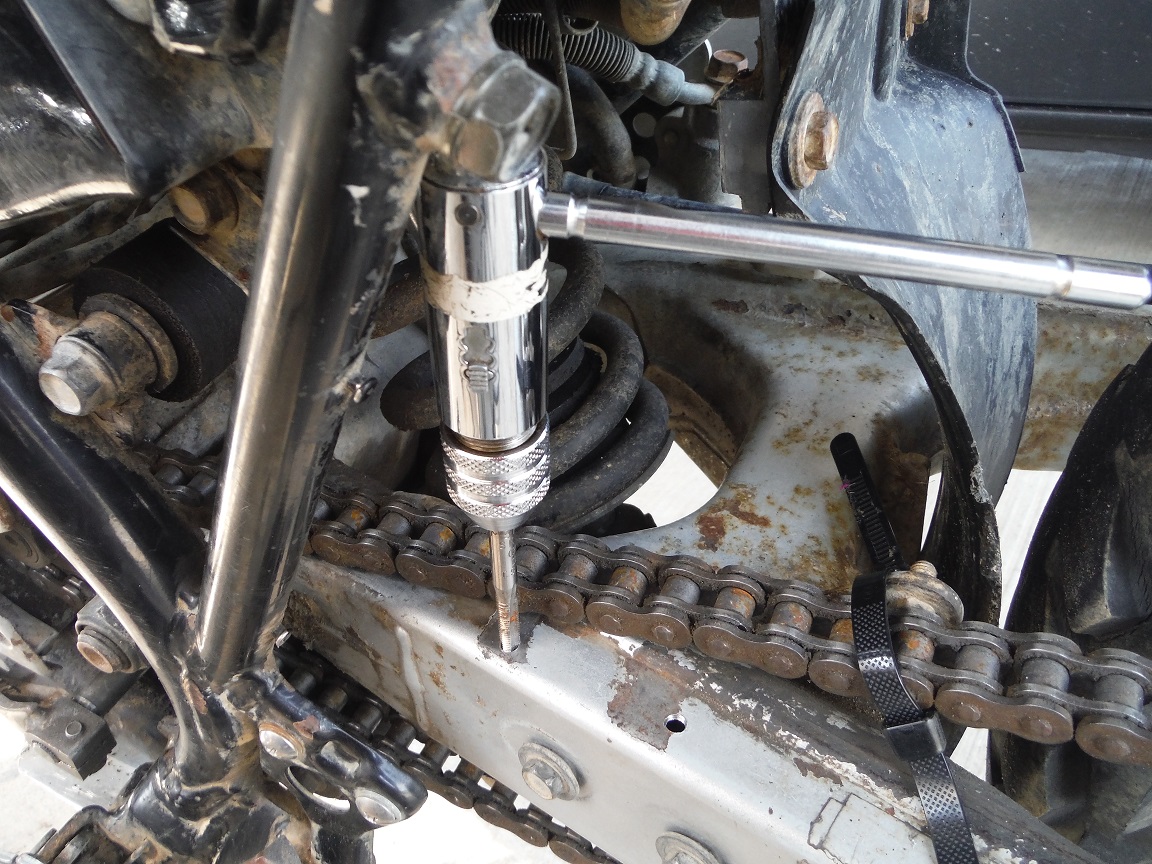

コーナードリルで穴あけ後、M5タップ加工。

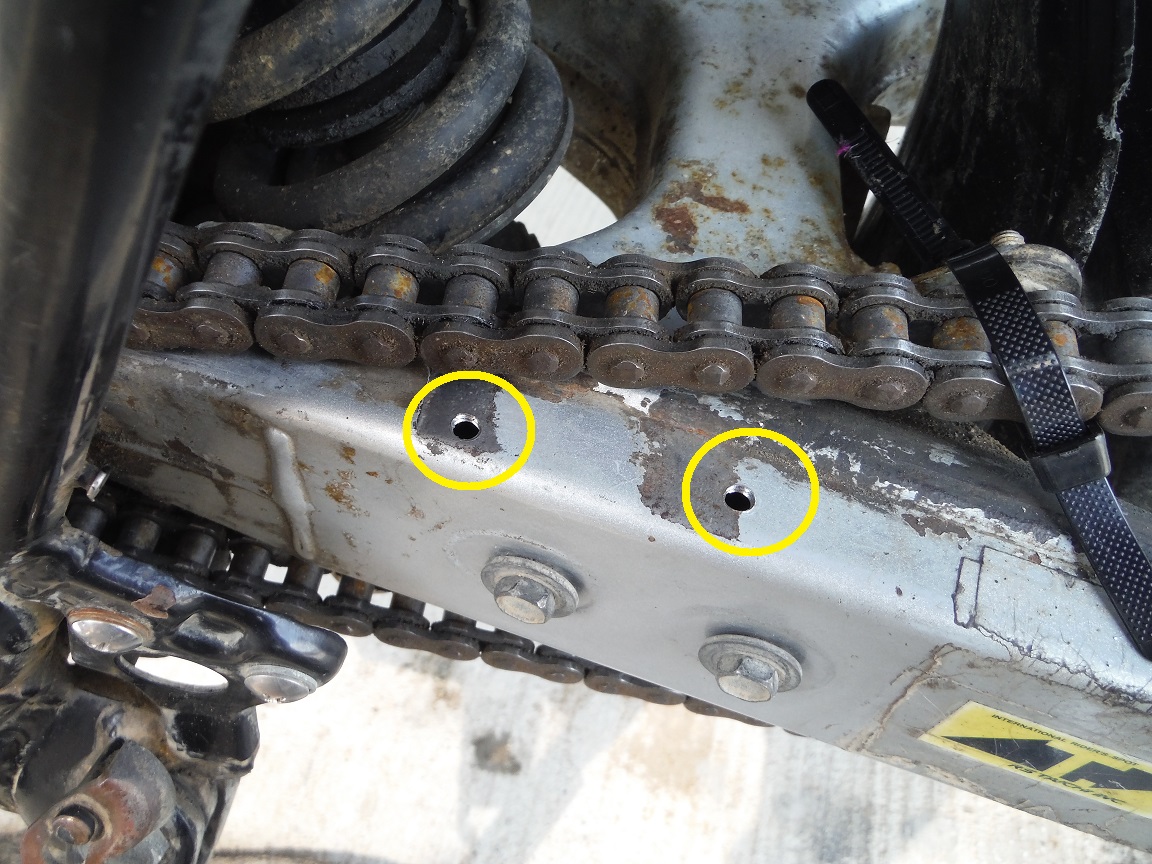

スイングアームの加工完了(^^\

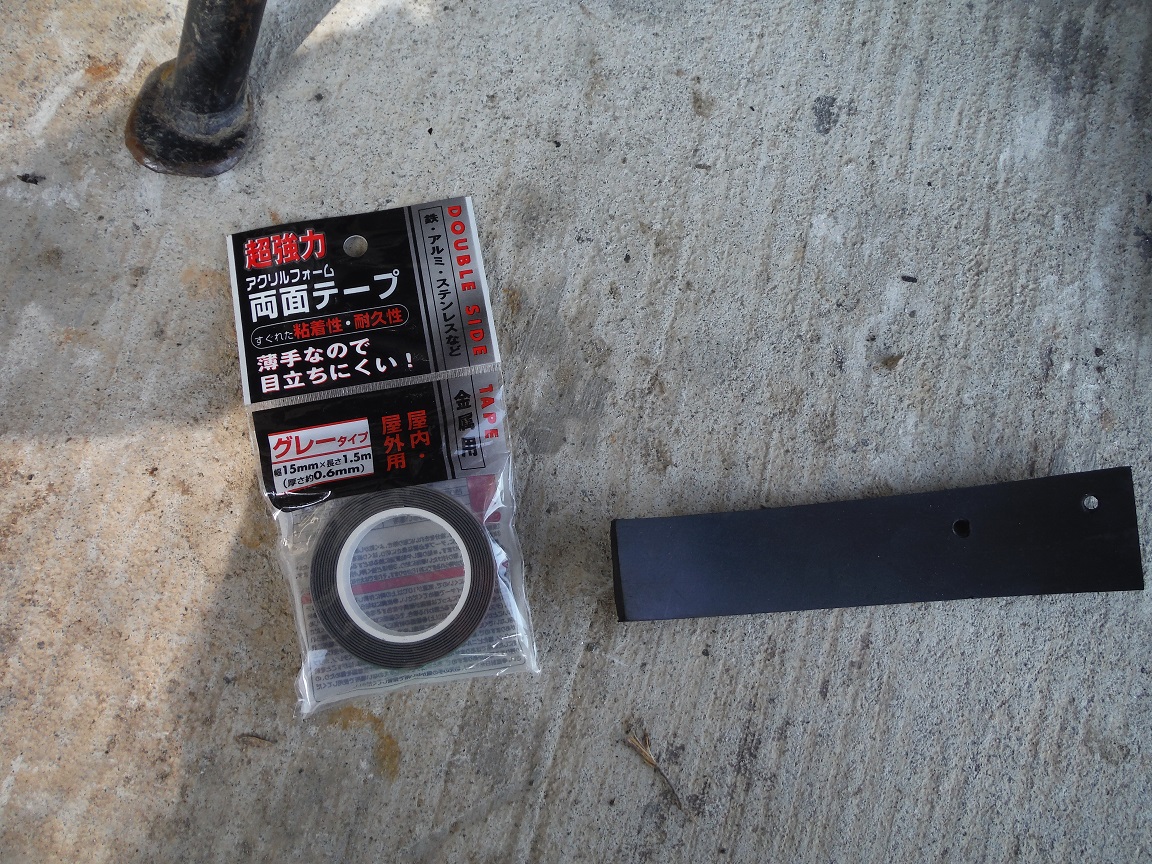

念の為、ゴム板の裏側に強力両面テープ(100均)を貼っておく。


仕事が雑過ぎる(((><;)))


スイングアームを入念に脱脂し、ゴム板を貼りつける。

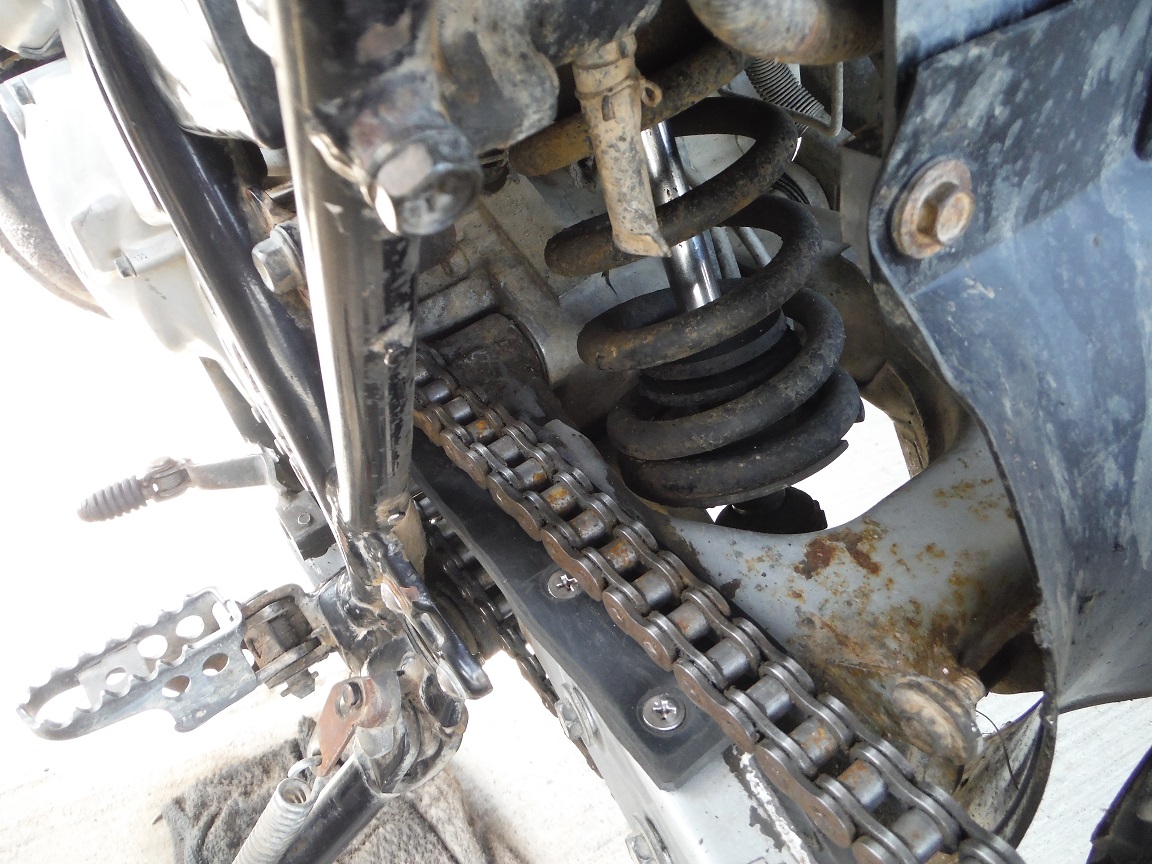

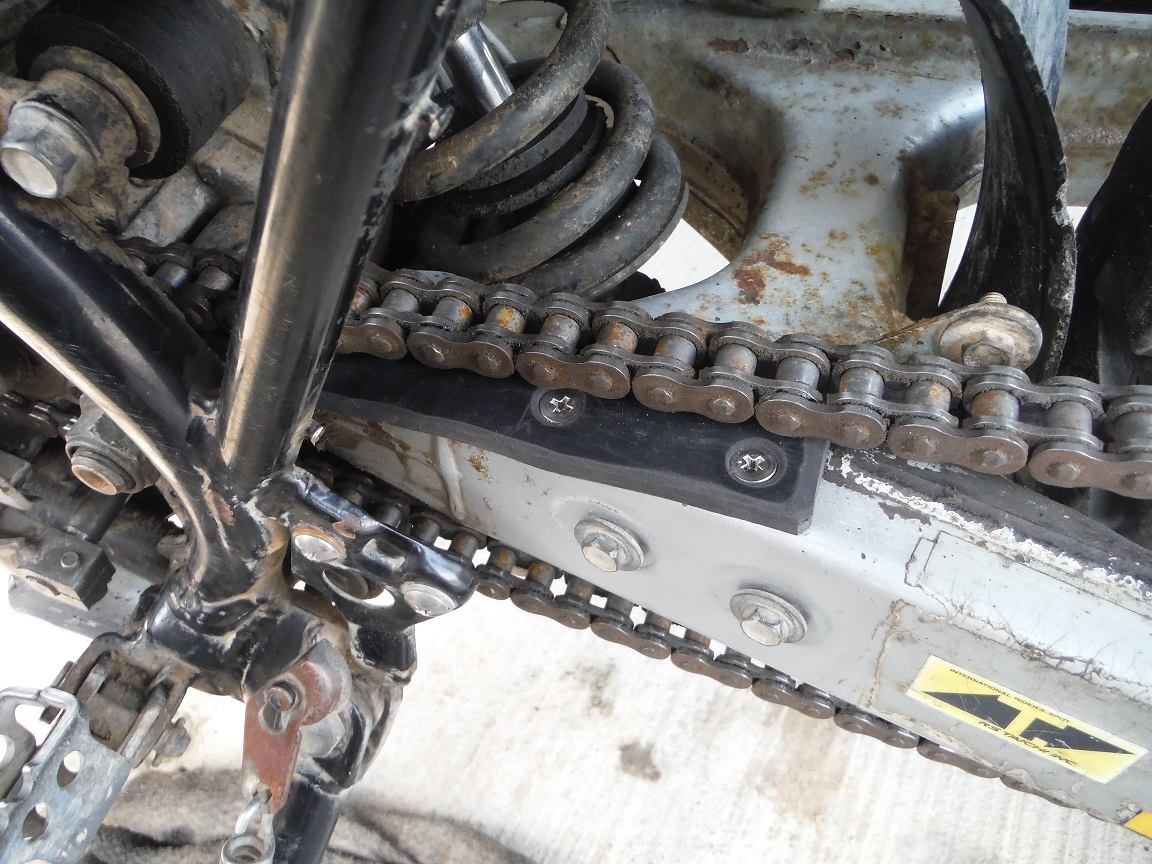

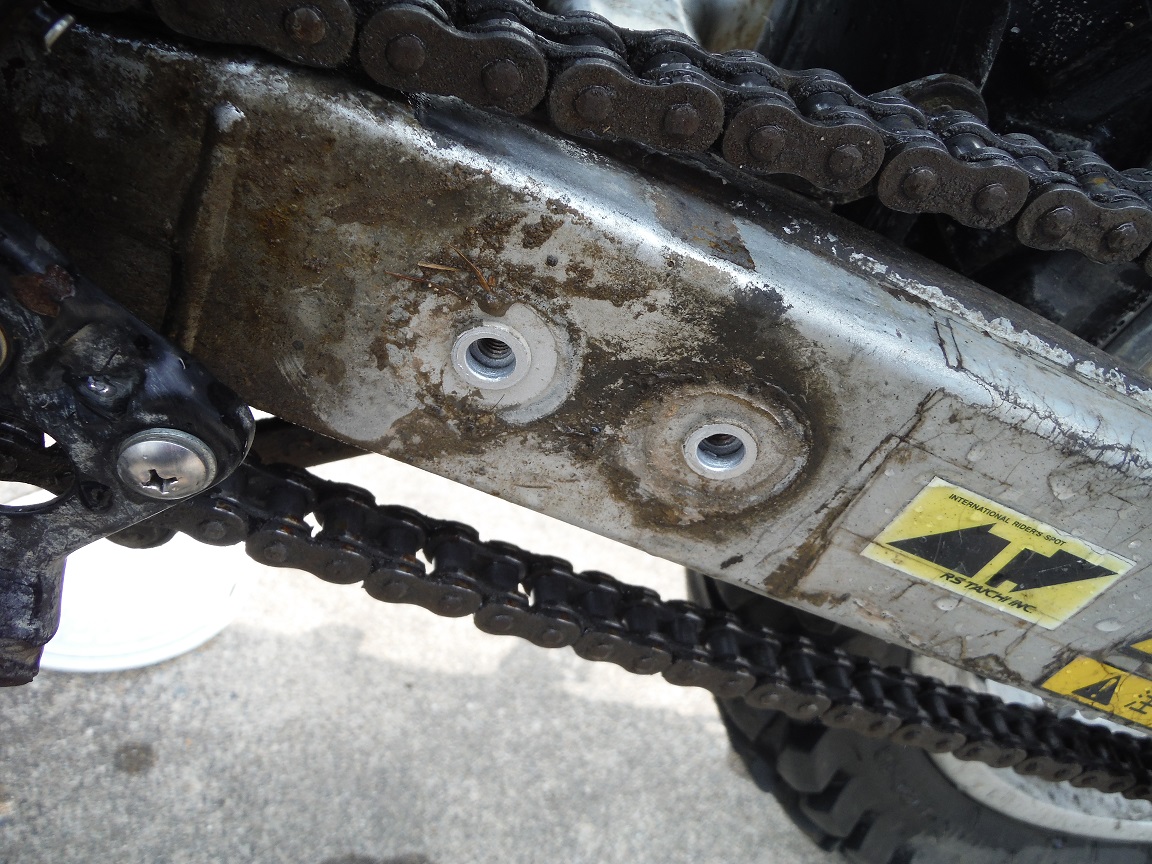

そしてサラネジで固定(SUSネジ)


後方からゴム板とチェーンラインが一致していることを確認して作業完了!


とりあえず近所を試走してみることに。
念の為チェーンルブ(オイル)はいつもより若干増量w

多少荒っぽく加減速してみたが問題なし!

走る前、ゴムが焼けて臭くなるかな?と思っていたがそんなことはなかった。
そもそもチェーンルブで滑るので、きちんとメンテしていれば問題ないと思われる。
いずれ問題が出たら材質を変えるなりして対応すればよかろう(^^
